Information im SudhausFlaschenreinigung

Das Funktionsprinzip einer Einend-Flaschenreinigungsmaschine

Inhalt


Funktionsbeschreibung

Die Flaschen werden in einer Vorweiche zunächst mit warmem Laugenwasser vorgereinigt (pH 13) und aufgewärmt (40-50 °C). Anschliessend folgen nacheinander die Restenentleerung, eine lange Tauchweiche in heisser Lauge (1.8 - 2% NaOH bei ca. 80 °C), eine Schwallung zur Entfernung der alten Etiketten sowie die Entleerung der Flaschen. Die abgelösten Etiketten werden dauernd aus der Lauge entfernt. Die Flaschen werden dann auf dem Kopf stehend innen und aussen mit von Schritt zu Schritt sinkender Temperatur und Laugenkonzentration abgespritzt und schlussendlich zur Neutralisation mit warmem und kaltem Wasser besprüht. Die langsame Temperaturabsenkung ist notwendig, damit der Flaschenbruch aufgrund von Spannungen im Glas minimal gehalten werden kann. Für die einzelnen Laugenbäder ist ein kaskadenartiges System verschiedener Konzentrationen vorhanden, damit der Laugenverbrauch optimiert werden kann.

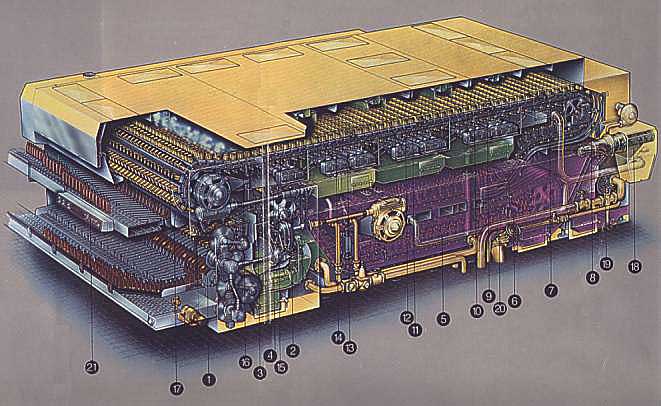

Legende zur Abbildung mit Nummerierung nach Reinigungsablauf
(Klicken Sie auf die Abbildung, um eine interaktive Grafik zu erhalten):

1 Flaschenaufgabe über Rotationssegmente aus Kunststoff 12 Kontinuierliche Duschzone II
2 Flaschenvorweiche zur Vorreinigung und Vorwärmung der Flaschen im 2-stufigen Gegenstromverfahren 13 Pulsierende Innenspritzung Zone III
3 Restentleerung der Flaschen mit Schmutzabführung nach aussen 14 Kontinuierliche Duschzone III
4 Überführung der benetzten Flaschen in das Lauge-I-Weichbad 15 Innen-Spritzung mit Frischwasser
5 Lauge-I-Weichbad mit langer Untertauchung der Flaschen 16 Abtropfzone der Flaschen
6 Schwallstufe I - Unterlauge mit gelenktem Laugenstrom zum Etikettenaustrag 17 Flaschenabgabe über Rotationssegmente aus Kunststoff
7 Schwallstufe II - Überlauge mit gelenktem Laugenstrom zum Etikettenaustrag 18 Etikettenaustragband mit zentraler Etikettenabführung
8 Umlenkung und Entleerung der Flaschen 19 Wärmeaustauscher für die gesamte zentrale Wärmezufuhr der Maschine
9 Pulsierende Innenspritzung Zone I. Beginn der Klarspülung und Rückkühlung der Flaschen 20 Lauge-Schnellablass
10 Kontinuierliche Duschzone I zur Rückkühlung 21 Instrumententableau
11 Pulsierende Innen-Spritzung Zone II


:
Einend-Flaschenreinigungsmaschine
Einend-Flaschenreinigungsmaschine - Vergrösserte Ansicht siehe hier...


Flaschenauf- und Abgabe Etikettenaustrag

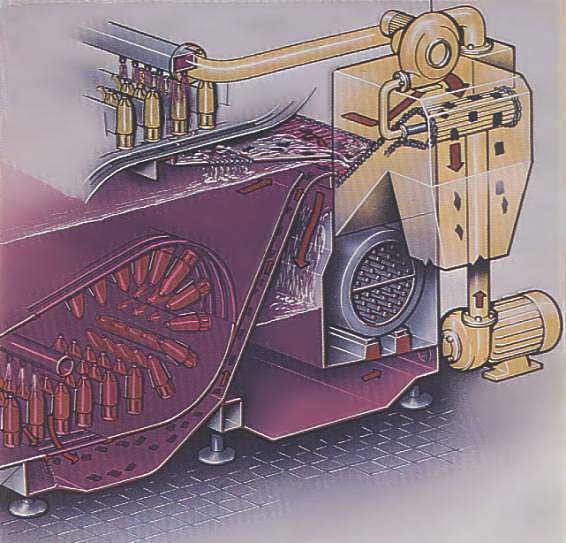

Detail zum Etikettenaustrag

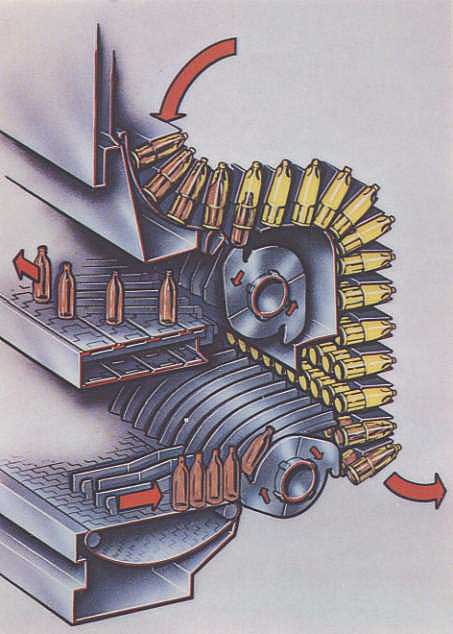

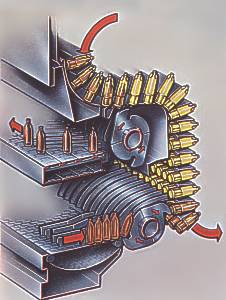

Flaschenauf und -abgabe über Rotationselemente
Eine Animation zur Flaschenübergabe finden Sie hier...)
