Einend-Flaschenreinigungsmaschine

Bewegen Sie den Mauszeiger auf der Grafik, um die jeweilige Bezeichnung des Maschinen-Teils zu erhalten.
Einend-Flaschenreinigungsmaschine

Waermeaustauscher fer die ganze MaschineEtikettenaustragUmlenkung und Entleerung der FlaschenLaugen-SchnellablassSchwallstufe II - Ueberlauge mit gelenktem Laugenstrom zum EtikettenaustragPulsierende Innenspritzung Zone I (Beginn von Klarspuelung und Rueckkuehlung)Schwallstufe I - Unterlauge mit gelenktem Laugenstrom zum EtikettenaustragKontinuierliche Duschzone I (Rueckkuehlung)Pulsierende Innenspritzung IILauge I - WeichbadKontinuierliche Duschzone IIInnenspritzung mit FrischwasserPulsierende Innenspritzung Zone IIIFlaschenvorweiche zur Vorreinigung und Erwaermung der FlaschenKontinuierliche Duschzone III†berfhrung der benetzten Flaschen in das Lauge I-WeichbadRestentleerung der Flaschen mit Schmutzabfuehrung nach aussenAbtropfzone fuer FlaschenFlaschenaufgabe ueber Rotationssegmente aus KunststoffFlaschenabgabe ueber Rotationssegmente aus KunststoffInstrumententableauAntriebFlaschenaustragFlaschenzufuehrungInnenspritzung mit FrischwasserKontinuierliche Duschzone IIIPulsiernede Innenspritzung Zone IIIKontinuierliche Duschzone IIPulsierende Innenspritzung Zone IIKontinuierliche Duschzone I fuer intensive RueckkuehlungPulsierende Innenspritzung Zone ILauge - SchnellablassUmlenkung und Entleerung der FlaschenSchwallstufe II - Ueberlauge mit gelenktem Laugenstrom fr die EtikettenentfernungEtikettenaustragbandSchwallstufe I - Unterlauge mit gelenktem Laugenstrom fr den EtikettenaustragWaermeaustauscher fuer die ganze MaschineUeberfuehrung der Flaschen ins Lauge-I-WeichbadRestentleerung mit Schmutzabfuehrung nach aussenFlaschenvorweiche zur Vorreinigung und Erwaermung der FlaschenAbtropfzone der FlaschenFlaschenaufgabe ueber Rotationssegmente aus KunststoffInstrumententableauFlaschenabgabe ueber Rotationssegmente aus KunststoffLauge - I - Weichbad mit untergetauchten Flaschen

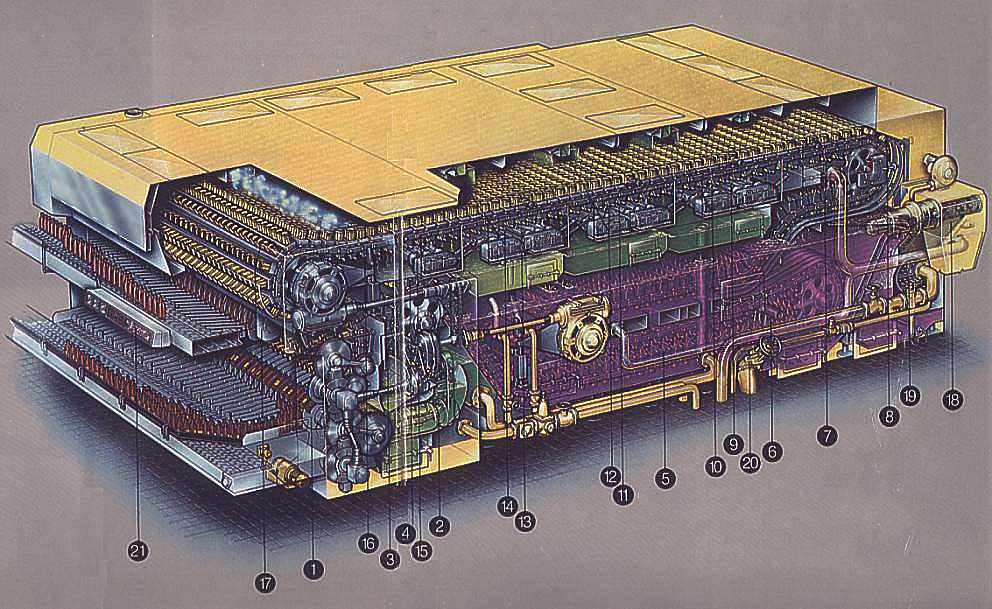

Legende zur Abbildung mit Nummerierung nach Reinigungsablauf
1
 Flaschenaufgabe über Rotationssegmente aus Kunststoff
8
 Umlenkung und Entleerung der Flaschen
15
 Innen-Spritzung mit Frischwasser
2
 Flaschenvorweiche zur Vorreinigung und Vorwärmung der Flaschen im 2-stufigen Gegenstromverfahren
9
 Pulsierende Innenspritzung Zone I. Beginn der Klarspülung und Rückkühlung der Flaschen
16
 Abtropfzone der Flaschen
3
 Restentleerung der Flaschen mit Schmutzabführung nach aussen
10
 Kontinuierliche Duschzone I zur Rückkühlung
17
 Flaschenabgabe über Rotationssegmente aus Kunststoff
4
 Überführung der benetzten Flaschen in das Lauge-I-Weichbad
11
 Pulsierende Innen-Spritzung Zone II
18
 Etikettenaustragband mit zentraler Etikettenabführung
5
 Lauge-I-Weichbad mit langer Untertauchung der Flaschen
12
 Kontinuierliche Duschzone II
19
 Wärmeaustauscher für die gesamte zentrale Wärmezufuhr der Maschine
6
 Schwallstufe I - Unterlauge mit gelenktem Laugenstrom zum Etikettenaustrag
13
 Pulsierende Innenspritzung Zone III
20
 Lauge-Schnellablass
7
 Schwallstufe II - Überlauge mit gelenktem Laugenstrom zum Etikettenaustrag
14
 Kontinuierliche Duschzone III
21
 Instrumententableau
